400-6171-355400-6171-355扁材類產品，如扁線、絲帶、膠帶、打包帶等都需要對寬度與厚度尺寸進行檢測，目前，藍鵬測控主要提供兩種類型的測寬測厚儀，一種為光電測寬光電測厚原理的儀器，一種為光電測寬激光測厚原理的儀器。下面以40mm范圍的測寬測厚儀進行對比介紹。
產品型號
光電測寬、光電測厚：KHG02-DG40/40；
光電測寬、激光測厚：K/HG02-DG40；
測量原理
光電測寬、光電測厚：采用單測頭測寬原理對矩形或方形截面產品的寬度和厚度進行測量，2組測頭呈水平、豎直布置，可同時測量被測物寬度和厚度。
光電測寬、激光測厚：測寬原理同上（測量視場為綠光），測厚原理（測量為紅光）為激光測頭1和激光測頭2以固定間距相對布置，工作時激光測頭1發射一束激光照射被測物的下表面，下表面光斑的漫反射光再返回到激光測頭1內的CCD芯片上，通過對CCD芯片上光斑的位置分析和計算，可以得到激光測頭1到被測物下表面的實際距離；同理可以得到激光測頭2到被測物上表面的距離。用兩個測頭之間的間距減去兩個測頭到被測物上下表面的距，即可得到被測物的厚度。
技術參數
光電測寬、光電測厚：
寬度測量范圍：0-40mm；
寬度測量精度：±0.03mm；
厚度測量范圍：0-40mm；
厚度測量精度：±0.03mm；
測量頻率：500Hz；
主機外形尺寸（長×寬×高）：600×140×740mm；
顯示頻率：可調；
工作方式：連續；
工作電壓：~220V±15% 50Hz；
環境溫度：-20℃~+45℃；
環境濕度：小于85%RH（無凝結）；
光電測寬、激光測厚：
寬度測量范圍：0.1-40mm；
測量精度：±0.01mm；
重復精度：0.001mm；
顯示頻率：3次/秒；
厚度測量范圍：0.1-10mm；
測量精度：±0.01mm；
工作方式：連續；
工作電壓：~220V±15% 50Hz；
環境溫度：-20℃~65℃；
環境濕度：小于85%RH；
外形樣式

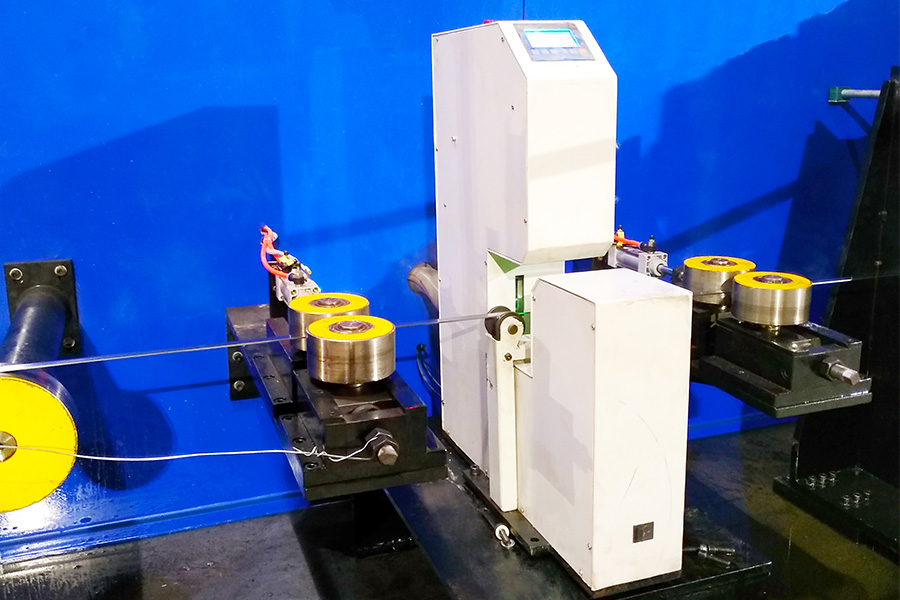

光電測寬、光電測厚：外形類似雙軸測徑儀，但測頭呈垂直布置；
光電測寬、激光測厚：外形類型單軸測徑儀，測寬測頭與激光測頭并排布置。
根據產線需要及安裝位置，可選擇任意方案測寬測厚儀進行實時在線檢測，保證產品的高品質生產。
